Geoquest offers both passive and active engineered structural solutions that mitigate rockfall risk and control levels of damage.
Protección pasiva contra caída de rocas.
¡El muro de contención Reinforced Earth® resiste impactos de hasta 5000 KJ!
La solución de muro de contención de Geoquest es el resultado de décadas de investigación y desarrollo, que han llevado a la creación de una barrera innovadora y de alto rendimiento para la protección contra caída de rocas en espacios reducidos. En 2020, Geoquest realizó una prueba a escala real que consistió en dejar caer un enorme bloque de 12,4 toneladas desde una altura de 41 metros sobre una estructura de 3 metros de espesor, lo que generó un impacto de 5,1 megajulios (video disponible más abajo). El muro, de diseño estrecho, absorbió con éxito la energía del impacto, llevando la interacción suelo-estructura a un nuevo nivel y estableciendo un récord mundial para una estructura de suelo reforzado.
Galpones y galerías
Los cobertizos para caída de rocas construidos con arcos prefabricados TechSpan® precast arches, y los cajones prefabricados TechBox™ precast boxes están ganando popularidad entre los ingenieros. Los muros de contención adyacentes, construidos en espacios de excavación reducidos, suelen diseñarse utilizando TechWall™ or T-Wall®.
Barreras de protección contra caídas de rocas
Las barreras pasivas de protección contra caída de rocas de Geoquest están fabricadas con materiales metálicos, no metálicos y/o compuestos. Se utilizan principalmente para detener y retener rocas, bloques, piedras proyectadas o escombros que puedan deslizarse o caer por causas naturales. Estas barreras son soluciones de soporte que permiten contener estos elementos inestables, evitando así daños a infraestructuras y previniendo interrupciones como bloqueos de tráfico. Tienen la capacidad de resistir impactos energéticos de hasta 5000 KJ.
La barrera pasiva de Geoquest representa una alternativa eficaz frente a medidas de mitigación más tradicionales y costosas, y ofrece numerosas ventajas:
- Eficacia económica en comparación con las barreras rígidas similares
- Eficaz en canales confinados y abiertos
- Fácil limpieza y mantenimiento
- No afecta al flujo de sedimentos en condiciones normales
- Bajo impacto visual sobre el paisaje
Protección activa contra la caída de rocas
Redes de protección
Las empresas de Geoquest también diseñan soluciones técnicas y suministran materiales para la construcción de sistemas de protección activa, utilizando redes de malla metálica combinadas con anclajes al terreno TerraNail™ y TerraAnchor™. Estas redes protectoras pueden ser de alta resistencia (grado > 800 MPa) o productos estándar como mallas tipo gavión o mallas electrosoldadas.

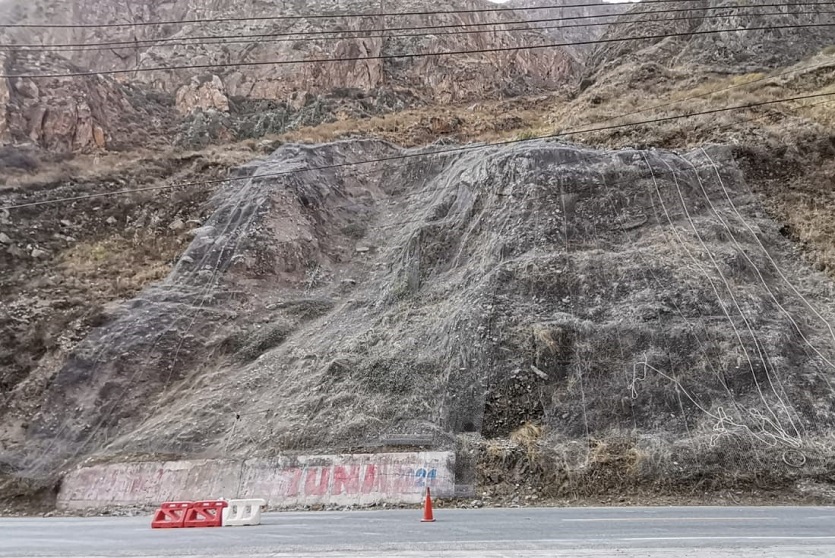

Geoquest también ofrece soluciones de protección tipo “manto” (drapery). Se trata de una membrana flexible que soporta las presiones superficiales generadas por masas inestables o flujos de escombros. Existen dos tipos principales:
- Malla de alta resistencia fabricada con alambre recubierto con una resistencia mínima de 1770 Mpa.
- Malla rectangular de alambre recubierto con resistencia mínima de 400 Mpa.
Estas están disponibles en diferentes diámetros y resistencias según la geología y geometría de la ladera a proteger.
Nuestras soluciones se caracterizan por ser:
- Fáciles y rápidas de instalar.
- Sostenibles y con altos estándares de seguridad
- De gran durabilidad
Proyectos destacados
Cobertizo contra caída de rocas de Yeongi-gun, Chungcheong, Corea del Sur
Debido al aumento de la densidad de población, el gobierno coreano solicitó soluciones urgentes para afrontar el incremento del tráfico en esta zona propensa a desprendimientos. Se construyeron varias estructuras de paso inferior con protección adicional contra caída de rocas. El proyecto incluyó muros guía TechWall™ prefabricados con una longitud de 549 metros y un cobertizo de protección TechBox™ prefabricado de 171 metros, sumando un total de 720 metros.
Cobertizo “Arco” de Jeongseon, Gangwon-do, Corea del Sur
Los arcos prefabricados TechSpan® son una alternativa rentable y rápida frente a los cajones in situ, ya que permiten una construcción más ágil y con poco o ningún cierre de carretera. Los ingenieros reconocen que los arcos dispersan eficazmente las cargas de impacto, minimizando los daños estructurales que puedan resultar del impacto de caída de rocas. Este ejemplo demuestra los beneficios del uso de TechSpan® en galerías tipo cobertizo para protección contra desprendimientos.

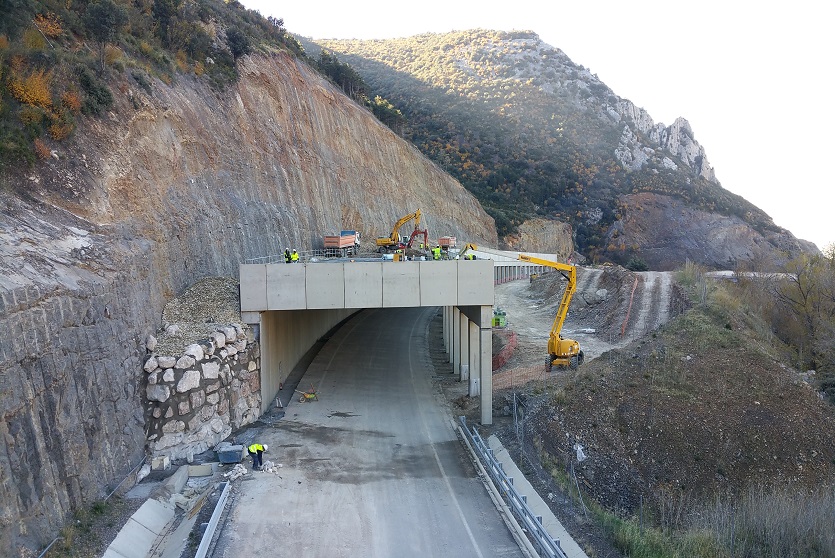

Cobertizo contra caída de rocas de la Autovía A23 Mudéjar, Huesca-Jaca, España
Esta mejora en la autovía conecta la costa mediterránea con los Pirineos centrales. Un tramo vital del nuevo enlace atraviesa laderas propensas a desprendimientos, requiriendo protección para los viajeros. Nuestra solución fue diseñar, fabricar e instalar una galería tipo cobertizo de 232 metros de longitud mediante excavación cubierta (cut-and-cover) y muros guía de contención tipo TechWall™.
